سه اصلیانواع ماشین های قالب گیری دمشیقالب گیری دمشی اکستروژن (EBM)، قالب گیری دمشی تزریقی (IBM) و قالب گیری دمشی تزریقی (ISBM). EBM گسترده ترین محدوده را پوشش می دهد - از بطری های کوچک تا مخازن 2000 لیتری - و به ماشین های پیوسته برای قطعات کوچک و ماشین های انباشته کننده برای قطعات بزرگ تقسیم می شود. IBM بطری های کوچکی با گردن دقیق می سازد. ISBM بطری های PET شفاف را می سازد. محصول شما نوع آن را تعیین می کند. آن را در جدول زیر بیابید.
هر محصول پلاستیکی توخالی از یکی از سه خانواده ماشین جدا می شود. یک مورد مناسب را انتخاب کنید، و خط شما برای سالها نازک کار می کند. اشتباه را انتخاب کنید و هیچ تنظیمی شما را نجات نخواهد داد.
خریداران اغلب پس از هفته ها تحقیق گیج کننده به ما می رسند. اکثر مقالات سه نوع را فهرست می کنند، هر کدام را در دو جمله توصیف می کنند و متوقف می شوند. هیچ کس انواع فرعی را توضیح نمی دهد - و برای ظروف بزرگ، نوع فرعی تصمیم واقعی است.
این راهنما آن را برطرف می کند. ما ماشین های قالب گیری دمشی اکستروژن می سازیم، بنابراین آن خانواده را از درون می شناسیم. برای دو نوع دیگر، ما به شما می‌گوییم چه کاری را خوب انجام می‌دهند و چه زمانی به جای دیگری نگاه کنید - از جمله دور از ما.
سه نوع اصلی در یک نگاه
| EBM | IBM | ISBM | |
|---|---|---|---|
| چگونه کار می کند | یک لوله (پاریسون) را اکسترود می کند، آن را در قالب باد می کند | یک پریفرم را تزریق می کند، سپس آن را باد می کند | یک پریفرم PET را تزریق می کند، آن را کشیده و باد می کند |
| محدوده اندازه | پهن ترین - بطری های کوچک تا مخازن 2000 لیتری | کوچک - معمولاً کمتر از 1 لیتر | کوچک تا متوسط - بطری های آب و نوشیدنی |
| قدرت امضا | قطعات بزرگ، دستگیره، دیوارهای چند لایه | گردن دقیق، بدون ضایعات برش | بطری های شفاف، قوی و سبک PET |
| مواد معمولی | HDPE، PP، PVC، HMWHDPE | HDPE، PP، PS | PET |
| محصولات معمولی | قوطی جری، طبل، مخازن IBC، مخازن سوخت، اسباب بازی | بطری های قرص، شیشه های لوازم آرایشی، قطره چکان | بطری های آب، نوشابه، آبمیوه، روغن خوراکی |
قالب گیری دمشی اکستروژن (EBM)
یک دستگاه قالب گیری دمشی اکستروژن پلاستیک را ذوب می کند، آن را از طریق قالب به عنوان یک لوله توخالی به نام پاریزون فشار می دهد، سپس یک قالب را در اطراف لوله می بندد و آن را با هوا باد می کند. پلاستیک شکل قالب را می گیرد، خنک می شود و بیرون می زند.
EBM محصولات بیشتری را نسبت به دو نوع دیگر روی هم پوشش می دهد. دسته‌ها (نوع تعبیه شده روی قوطی‌های جری)، دیوارهای چندلایه و اندازه‌هایی که هیچ فرآیند دیگری به آن نمی‌رسد را کنترل می‌کند. همچنین ارزان ترین ابزار از این سه را برای قطعات قابل مقایسه اجرا می کند.
خانواده به دو شاخه تقسیم می شود و این تقسیم بیش از آن چیزی است که اکثر خریداران متوجه می شوند. ما آنها را به طور عمیق در خود مقایسه کردیمآکومولاتور در مقابل راهنمای پیوسته- این نسخه کوتاه است.
ماشین های اکستروژن پیوسته
ماشین‌های پیوسته پاریسون را بی‌وقفه بیرون می‌کشند و قالب‌ها برای گرفتن آن به درون می‌روند. آنها در ظروف کوچک در حجم بالا - بطری ها، بسته بندی های شیمیایی روزانه، قوطی های جری تا حدود 15 لیتر برتری دارند.
دو ساخت در محدوده ما وجود دارد. ماشین های جابجایی قالب 2 تا 15 لیتر با گیره از 40 تا 165 کیلو نیوتن حمل می کنند. ماشین‌های بازوی منحنی سرعت و اکستروژن 1 تا 6 لایه را برای قطعات 5 تا 30 لیتری اضافه می‌کنند. را مرور کنیدمحدوده ماشین پیوستهبرای ترکیب کامل
دستگاه های انباشته کننده (سر ذخیره سازی).
ماشین‌های انباشته‌کننده بار کامل مذاب را در یک سیلندر ذخیره می‌کنند، سپس آن را در یک شلیک سریع بیرون می‌اندازند. این سرعت قبل از اینکه گرانش آن را کشیده و نازک کند، یک پارازون بزرگ را تشکیل می دهد. قطعات بزرگ مسیر دیگری ندارند.

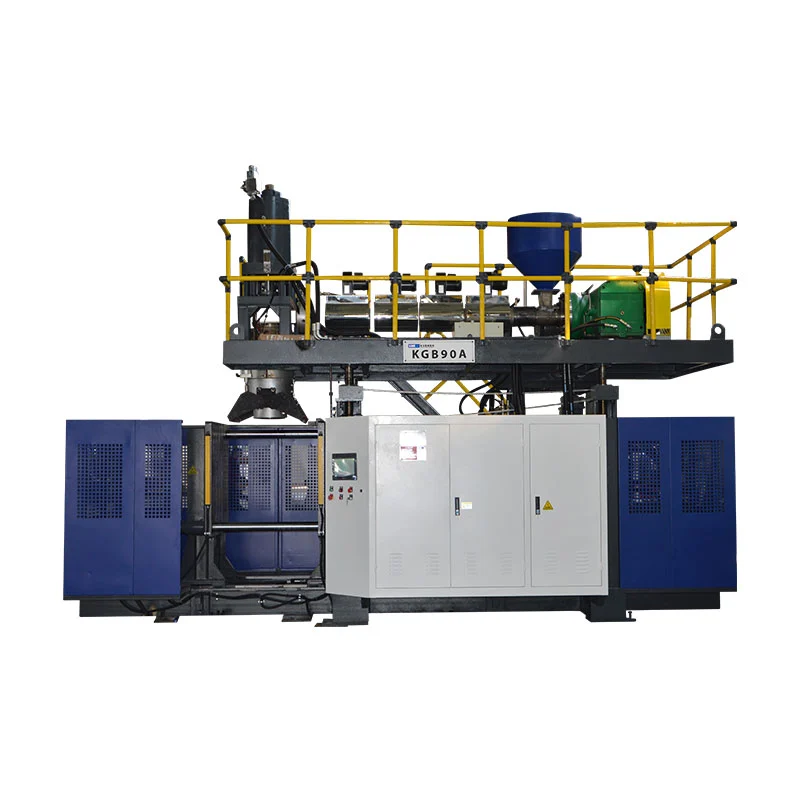

اعداد واقعی مقیاس را نشان می دهند. ماKGB80Aدرام های 30 لیتری با گیره 215 کیلونیوتن و باتری 5 لیتری می سازد. سه سیلندرKGS1000L-IBCمخازن IBC 1000 لیتری با 1000 کیلو نیوتن گیره و دو پیچ 100 میلی متری می سازد. اینمحدوده آکومولاتوردر ظروف 2000 لیتری و 1800 کیلونیوتن بالا می رود.
قالب گیری تزریقی (IBM)
دستگاه قالب گیری تزریقی در دو مرحله روی یک دستگاه کار می کند. ابتدا یک پریفرم جامد با یک گردن تمام شده را تزریق می کند. سپس پریفرم داغ را به ایستگاه دمنده منتقل می کند و بدن را باد می کند.
سود آن دقت است. گردن به صورت تزریقی بیرون می‌آید، بنابراین رزوه‌ها و سطوح آب‌بندی در هر ضربه به ابعاد دقیقی برخورد می‌کنند. IBM همچنین هیچ قراضه‌ای تولید نمی‌کند، زیرا هیچ چیز کوتاه نمی‌شود.
مبادله اندازه است. IBM برای ظروف کوچک، معمولاً زیر یک لیتر، مناسب است - بطری های قرص، شیشه های لوازم آرایشی، بطری های قطره چکان. برای هر چیزی با دسته یا حجم واقعی، EBM مسئولیت را بر عهده می گیرد. Kingle بر EBM تمرکز دارد. اگر محصول شما یک بطری دارویی 100 میلی لیتری است، متخصص IBM به شما خدمات بهتری ارائه می دهد و ما این را خواهیم گفت.
قالب گیری تزریقی کششی (ISBM)
یک دستگاه قالب گیری استرچ بادی تزریقی، بطری های PET شفافی را که از آنها می نوشید، می سازد. یک پریفرم PET را گرم می کند، آن را با یک میله به طول کشیده و همزمان آن را به بیرون می دمد. این کشش دو جهته زنجیره های پلیمری را هم تراز می کند.
هم ترازی جادو است. به PET شفافیت شیشه مانند، استحکام و وزن سبکش می دهد - یک بطری نوشابه از کربن تحت فشار در چند ده گرم جان سالم به در می برد.
ISBM در دو راه اندازی اجرا می شود. ماشین‌های تک مرحله‌ای، پریفرم را در یک دستگاه قالب‌گیری می‌کنند و باد می‌زنند، که برای اجراهای کوچک‌تر و اشکال سفارشی مناسب است. خطوط دو مرحله ای پریفرم ها را جداگانه خریداری یا قالب می زنند و آنها را با سرعت بالا می دمند - استانداردی برای تولید انبوه نوشیدنی. کار نوشیدنی PET در اینجا زندگی می کند، نه در EBM.
کدام نوع ماشین محصول شما را می سازد؟
خوانندگان با یک محصول وارد می شوند، نه یک فرآیند. پس میز را ورق بزنید. محصول خود را در سمت چپ پیدا کنید و نوع دستگاه خود را در سمت راست بخوانید.
| محصول شما | نوع ماشین | چرا |
|---|---|---|
| بطری آب / نوشابه PET | ISBM | کشش به PET وضوح و قدرت می بخشد |
| بطری قرص، شیشه لوازم آرایشی | IBM | گردن دقیق، بدون هیچ ضایعاتی |
| بطری مواد شوینده / شامپو | EBM - پیوسته | چرخه های سریع، دستگیره ها، رنگ ها، نوارهای مشاهده |
| قوطی جری (1-15 لیتر) | EBM - پیوسته | دستگیره های داخلی، خروجی بالا |
| درام شیمیایی (30-250 لیتر) | EBM - آکومولاتور | پریسون سنگین نیاز به یک شات ذخیره شده دارد |
| مخزن IBC (1000 لیتر) | EBM - آکومولاتور، 3 سیلندر | تنها مسیری به این بزرگی است |
| مخزن سوخت خودرو | EBM - آکومولاتور، چند لایه | دیواره شش لایه بخار سوخت را مسدود می کند |
| مخزن آب، کایاک، راهبند | EBM - آکومولاتور | ما را ببینیدضربه در مقابل قالب گیری چرخشیمقایسه |
یک چنگال دیگر در بالادست همه اینها قرار دارد. اگر قسمت شما می تواند به جای توخالی جامد باشد، ما را بخوانیدقالب گیری بادی در مقابل قالب گیری تزریقیاول راهنمایی کنید
ملاحظات خرید بر اساس نوع
نوع ماشین شکل سرمایه گذاری شما را تعیین می کند، نه فقط فرآیند. مدیران خرید باید قبل از درخواست قیمت از هر سازنده ماشین‌های قالب‌گیری، چهار فاکتور را بسنجید.
ساختار قیمتدر EBM، مقیاس‌های قیمت با اندازه ظرف، نیروی گیره، تعداد ایستگاه و تعداد لایه‌ها. یک ماشین بطری و یک خط IBC با یک مرتبه قدر متفاوت هستند. هیچ تامین کننده صادقی قبل از دیدن قطعه شما قیمتی را اعلام نمی کند - هزینه به مدل ماشین و نیازهای تولید بستگی دارد.
مصرف انرژی.مقیاس انرژی با اندازه دستگاه. کاتالوگ ما میانگین های واقعی را فهرست می کند: 12 تا 18 کیلو وات در دستگاه 2 لیتری، 27 تا 37 کیلو وات در 30 لیتر KGB80A، 110 تا 150 کیلو وات در خط IBC. از هر تامین کننده ای برای یک رقم بخواهید، سپس انرژی را در هر قطعه تمام شده مقایسه کنید، نه در ساعت.
زمان پیشروی و پس از فروش.ساخت ماشین های سفارشی بزرگ نسبت به ماشین های استاندارد بطری بیشتر طول می کشد. بپرسید چه کسی دستگاه را نصب می کند، چه کسی اپراتورهای شما را آموزش می دهد و قطعات یدکی با چه سرعتی به کشور شما ارسال می شود. یک ماشین بدون پشتیبانی یک مشکل آینده با یک پلاک است.
عمق تامین کنندهبپرسید سازنده چند مهندس استخدام می کند و کدام مارک قطعات داخل دستگاه قرار دارند. Kinggle با PLCهای میتسوبیشی، کنترل سروو MOOG، و OMRON و Schneider electrics می‌سازد و آنها را آشکارا فهرست می‌کند. تامین کننده ای که برگه اجزا را پنهان می کند دلیلی دارد.
سه اشتباه خریدارانی که برای اولین بار مرتکب می شوند
انتخاب نوع بر اساس قیمت به جای محصول.یک ماشین ارزان‌تر از نوع اشتباه، قطعات قابل فروش را به صفر می‌رساند. ابتدا نوع را قفل کنید. قیمت دوم مذاکره
نادیده گرفتن نوع فرعی EBM."یک ماشین اکستروژن" یک مشخصات نیست. یک ماشین پیوسته نمی تواند یک درام 60 لیتری تشکیل دهد و یک انباشته بزرگ انرژی را روی بطری ها هدر می دهد. ماراهنمای انتخاب پنج مرحله ایریاضی سایزبندی را طی می کند.
رد شدن از مکالمه نقصهر نوع به روش خود خراب می شود و مشخصات دستگاه تعیین می کند که چند وقت یکبار. گیره کم اندازه فلاش را در هر عکس به ارمغان می آورد. قبل از امضا، راهنمای عیب‌یابی عیوب ما را بخوانید و از تامین‌کننده خود بپرسید که چگونه دستگاه از هر خرابی جلوگیری می‌کند.
سوالات متداول
انواع اصلی دستگاه های قالب گیری ضربه ای چیست؟
سه نوع اصلی ماشین‌های قالب‌گیری دمشی عبارتند از قالب‌گیری دمشی اکستروژن (EBM)، قالب‌گیری دمشی تزریقی (IBM) و قالب‌گیری دمشی تزریقی (ISBM). EBM گسترده ترین طیف محصولات را پوشش می دهد و به ماشین های پیوسته برای ظروف کوچک و ماشین های انباشته کننده برای قطعات بزرگ مانند درام ها و مخازن IBC تقسیم می شود. IBM بطری های کوچکی با گردن دقیق می سازد. ISBM بطری های PET شفاف را می سازد.
تفاوت بین قالب گیری اکستروژن و دمشی تزریقی چیست؟
قالب گیری دمشی اکستروژن یک لوله توخالی از پلاستیک مذاب را تشکیل می دهد و سپس آن را در داخل قالب باد می کند. قالب‌گیری بادی تزریقی ابتدا یک پریفرم جامد با یک گردن تمام‌شده را قالب‌گیری می‌کند، سپس پریفرم را به شکل نهایی خود می‌دمد. EBM وسیع ترین محدوده اندازه، از بطری تا مخازن 2000 لیتری را مدیریت می کند. آی‌بی‌ام برای بطری‌های کوچکی که به ابعاد گردن دقیق نیاز دارند، مانند ظروف دارویی، مناسب است.
کدام نوع دستگاه قالب گیری دمشی برای ظروف بزرگ مانند درام ها و مخازن IBC بهتر است؟
دستگاه های قالب گیری دمشی اکومولاتور (سر ذخیره سازی) ظروف بزرگ می سازند. انباشته بار کاملی از مذاب را ذخیره می کند، سپس آن را به سرعت بیرون می اندازد - قبل از اینکه ذوب سنگین تحت وزن خود کشیده و نازک شود. محدوده باتری کینگگل از ماشین های 20 لیتری تا سیستم های سه سیلندر برای مخازن 1000 لیتری IBC و کانتینرهای 2000 لیتری را شامل می شود.
بطری های آب PET را چه نوع ماشین قالب گیری دمشی می سازد؟
ماشین‌های قالب‌گیری کششی تزریقی (ISBM) بطری‌های آب و نوشیدنی PET شفاف را می‌سازند. این فرآیند در حین دمیدن، یک پریفرم گرم شده را به طول درازا می کشد، که پلیمر را تراز می کند و به PET شفافیت و استحکام می بخشد. ISBM دو مرحله ای، که در آن پریفرم ها به طور جداگانه قالب گیری می شوند و بعداً دمیده می شوند، بر تولید نوشیدنی با حجم بالا غالب است.
قیمت دستگاه قالب گیری بادی چقدر است؟
هزینه بستگی به نوع و مشخصات دستگاه دارد. در قالب گیری دمشی اکستروژن، مقیاس های قیمت با اندازه ظرف، نیروی گیره، تعداد ایستگاه، تعداد لایه ها و اتوماسیون اطراف دستگاه. یک دستگاه بطری کوچک و یک خط IBC 1000 لیتری با یک مرتبه بزرگی متفاوت هستند. سریعترین مسیر برای رسیدن به یک عدد واقعی، یک نقل قول مشخص شده بر اساس حجم قطعه، مواد، ضخامت دیوار و خروجی هدف است.
محصول خود را می شناسید، در مورد دستگاه مطمئن نیستید؟
اگر در حال ارزیابی یک ماشین قالب گیری دمشی برای خط تولید خود هستید، تیم مهندسی ما می تواند به شما کمک کند تا نوع و پیکربندی مناسب را بر اساس اندازه محصول، مواد و اهداف تولید خود تأیید کنید. جزئیات قطعه را ارسال کنید و ما با یک توصیه مشخص پاسخ خواهیم داد - از جمله ارجاع صادقانه اگر محصول شما متعلق به دستگاهی است که ما نمی‌سازیم. ساخت ماشین آلات قالب گیری دمشی اکستروژن از سال 2002، با 15 مهندس در تیم.
بپرسید کدام دستگاه برای محصول شما مناسب است →سه نوع، یک قانون: محصول ماشین را انتخاب می کند. بطری های PET به ISBM می روند. گردن های کوچک دقیق به آی بی ام می رسد. همه چیز دیگر - از بطری های شامپو گرفته تا مخازن 2000 لیتری - متعلق به قالب گیری دمشی اکستروژن است که بین آنها تقسیم می شود.مستمروانباشت کنندهماشین آلات محصول خود را در جدول جستجو پیدا کنید، سپس دستگاه را با آن اندازه بگیریدراهنمای انتخاب.
