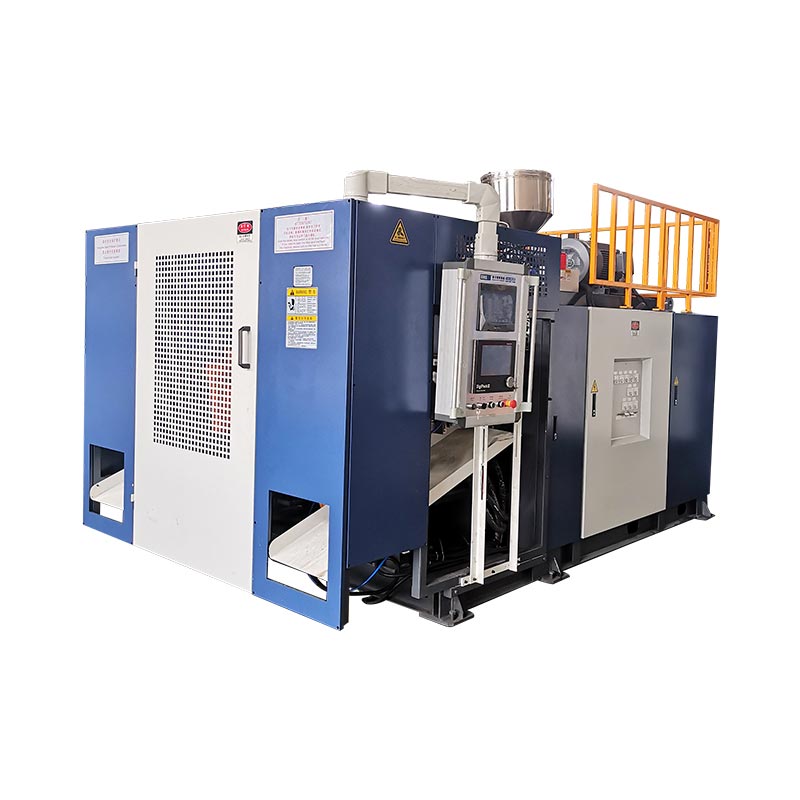

بهماشین قالب گیری ضربه ای را انتخاب کنید، از ظرف به سمت بیرون کار کنید. حجم قطعه شما اندازه دستگاه را تعیین می کند. خروجی هدف شما یک یا دو ایستگاه را تعیین می کند. سه ویژگی بقیه را حل می کند: نیروی گیره، اندازه انباشته و ظرفیت ذوب. به عنوان لنگر: یک بطری 2 لیتری به حدود 40 کیلو نیوتن گیره، یک درام 30 لیتری حدود 215 کیلو نیوتن و یک بطری 1000 لیتری IBC حدود 1000 کیلو نیوتن نیاز دارد. ابتدا ظرف و خروجی را ثابت کنید و مدل خودش را انتخاب می کند.
خریدارانی که دستگاه اشتباهی را انتخاب می کنند تقریباً همیشه همان اشتباه را مرتکب می شوند. آنها با نگاه کردن به ماشین ها به جای تعریف قطعه شروع می کنند.
ماشین ابزاری است که به شکل یک کار در آمده است. کار را تعریف کنید، و فهرست نهایی به سرعت کوچک می شود. از این مرحله بگذرید و برای ظرفیتی که هرگز از آن استفاده نمی کنید، اضافه پرداخت می کنید - یا ماشینی بخرید که اصلاً نمی تواند نقش شما را انجام دهد.
پنج مرحله زیر را به ترتیب دنبال کنید. مهندسان ما هر مشتری را از طریق یک مسیر طی می کنند.
مسیر انتخاب پنج مرحله ای
مرحله 1: ظرف را تعریف کنید
همه چیز از قسمت شروع می شود. سه جزئیات بیشترین اهمیت را دارند.
حجمیک بطری 500 میلی لیتری و یک درام 250 لیتری به طور کامل به ماشین آلات مختلفی نیاز دارد. حجم درایو اندازه دستگاه بیش از هر عامل دیگری است.
مواد.HDPE، PP و PVC هر کدام به طور متفاوتی فرآیند می شوند. نمرات سفت مانند HMWHDPE قدرت ذوب بیشتری را می طلبد که باعث تغییر پیچ و موتور مورد نیاز شما می شود.
ضخامت و وزن دیوار.یک درام با دیواره سنگین بیشتر از یک بطری نازک با همان حجم مذاب را در خود نگه می دارد. این اندازه شات را که ماشین باید ارائه دهد تغییر می دهد.
اکنون این کار را انجام دهید:حجم، جنس، ضخامت دیوار و وزن نهایی قطعه خود را یادداشت کنید. هر مرحله بعد از این اعداد با آن لیست مطابقت دارد.
مرحله 2: ایستگاه یک یا دو را انتخاب کنید
نام مدل های کینگگل پاسخ را در یک حرف حمل می کند.L به معنی تک ایستگاه است. D به معنای دو ایستگاه است.
یک ایستگاه دوتایی دو مجموعه قالب را روی یک اکسترودر قرار می دهد. یک طرف باد می کند در حالی که طرف دیگر بیرون می زند، بنابراین خروجی از همان سر قالب تقریبا دو برابر می شود. شما بیشتر از یک ایستگاه می پردازید - اما بسیار کمتر از دو دستگاه.
ریاضی ساده می ماند. حجم بالای کانتینرهای کوچک هر دو ایستگاه را مشغول نگه می دارند، بنابراین الفدو ایستگاهسریع جواب می دهد حجم کم یا قطعات بزرگ ایستگاه دوم را بیکار می‌گذارد - از آن صرفه‌جویی کنید و در هزینه صرفه‌جویی کنید.
مرحله 3: سه مشخصاتی را که تعیین می کنند بررسی کنید
نیروی بستن
نیروی گیره باید بر فشار ضربه در ناحیه پیش بینی شده قطعه ضربه بزند. این ریاضی را از دست بدهید، و قالب تحت فشار باز می شود. فلش در هر شات ظاهر می شود.
قطعات بزرگتر نیاز به نیروی بسیار بیشتری دارند. Clamping از 40 کیلو نیوتن در یک بطری 2 لیتری به 215 کیلونیوتن در یک درام 30 لیتری و 1000 کیلونیوتن در یک بطری 1000 لیتری IBC صعود می کند. ابتدا این عدد را بررسی کنید - همانطور که راهنمای عیب ما توضیح می دهد، فلاش از یک گیره کم اندازه هیچ تنظیماتی را برطرف نمی کند.
اندازه آکومولاتور (شات).
قطعات بزرگ نیاز به سر ذخیره دارند. انباشته بار کاملی از مذاب را جمع آوری می کند، سپس آن را به سرعت پرتاب می کند - قبل از اینکه قسمت آویزان کشیده و نازک شود. ماآکومولاتور در مقابل راهنمای پیوستهپوشش هایی که به طور کامل تقسیم می شوند.
ظرفیت باتری اندازه قطعه شما را محدود می کند. باتری های کینگگل از 3 لیتر در ماشین های ذخیره سازی کوچک تا 33 لیتر در خط IBC کار می کنند. قطعات کوچک در ماشین های پیوسته از این مشخصات صرف نظر می کنند. بخش های بزرگی با آن زندگی می کنند.
ظرفیت ذوب
پیچ موتور است. قطر و نسبت طول به قطر آن (L/D) میزان ذوب پلاستیک دستگاه در ساعت را تعیین می کند. هیچ ماشینی سریعتر از ذوب شدن کار نمی کند.
پیچ‌های کینگگل در کوچک‌ترین ماشین‌ها 50 میلی‌متر تا پیچ‌های 100 میلی‌متری در خط IBC، با L/D از 24 تا 32 فاصله دارند. مواد سفت مانند HMWHDPE به فضای ذوب اضافی نیاز دارند. این تقاضا توضیح می دهد که چرا بزرگترین ماشین ها پیچ های دوقلو را اجرا می کنند.
اندازه ظرف به ماشین: جدول انتخاب
این جدول حجم کانتینر را به مدل های Kingngle واقعی نشان می دهد. از آن برای فرود در محله مناسب استفاده کنید. سپس مدل دقیق را در مقابل قسمت خود تایید کنید.
| ظرف | تایپ کنید | مدل نمونه | بستن |
|---|---|---|---|
| 2 L | مستمر | KGB2L / KGB2D | 40 کیلو نیوتن |
| 5 L | مستمر | KGB5L / KGB5D | 65 کیلو نیوتن |
| 15 L | مستمر | KGB15L / KGH15 | 165-200 کیلونیوتن |
| 30 لیتر | آکومولاتور | KGB80A | 215 کیلونیوتن |
| 60 لیتر | آکومولاتور | KGB90A | 280 کیلونیوتن |
| 100 لیتر | آکومولاتور | KGB100B | 440 کیلو نیوتن |
| 120 لیتر | آکومولاتور | KGB110A | 760 کیلونیوتن |
| 160 لیتر | آکومولاتور | KGB110B / 110F | 760 کیلونیوتن |
| 250 لیتر | آکومولاتور | KGB120E | 800-1200 کیلونیوتن |
| 1000 لیتر (IBC) | آکومولاتور (3 سیلندر) | KGS120A / KGS1000L-IBC | 1000 کیلونیوتن |
| 2000 L | آکومولاتور (3 سیلندر) | KGS135A / KGS150A | 1800 کیلونیوتن |
اعداد خروجی را به روش صحیح بخوانید
هر برگه مشخصات خروجی را به صورت قطعات در ساعت فهرست می کند. آن عدد را با دقت بخوانید. کاتالوگ ها نشان می دهدچرخه خشک- ماشین با سرعت کامل خالی می شود، بدون پلاستیک، بدون خنک کننده.
خروجی واقعی کمتر می شود. هر قسمت باید به اندازه کافی خنک شود تا شکل خود را قبل از خارج شدن حفظ کند. دیوارهای ضخیم و قطعات بزرگ کندتر خنک می شوند، بنابراین با رشد قطعات شکاف بیشتر می شود.
از اعداد چرخه خشک برای مقایسه ماشین ها در یک میدان تراز استفاده کنید. ظرفیت خود و وعده های تحویل خود را با نرخ های واقعی برنامه ریزی کنید. عرضه‌کننده‌ای که اعداد چرخه خشک را به‌عنوان خروجی تولید نقل می‌کند، به نفع خود دور می‌شود.
سه نمونه واقعی
بطری مواد شوینده 1 لیتری، حجم بالا.بخش کوچک، مقادیر زیاد. یک ماشین پیوسته با یک ایستگاه دوگانه، مانند یک انتخاب کنیدایستگاه دو نفره کلاس 5Lبا ابزار چند حفره ای کار سرعت می خواهد، نه اندازه.
درام شیمیایی 30 لیتری HDPE.اکنون پریسون به اندازه‌ای وزن دارد که آویزان شود، بنابراین به یک آکومولاتور نیاز دارید. اینKGB80Aمناسب: بستن 215 کیلونیوتن، یک پیچ 80 میلی متری، یک باتری 5 لیتری. یک ایستگاه - ایستگاه دوم به ندرت در این اندازه هزینه می کند.
مخزن 1000 لیتری IBC.انتهای محدوده. سه سیلندرKGS1000L-IBCگیره 1000 کیلونیوتن، دو پیچ 100 میلی متری و باتری 33 لیتری را روی یک قاب 55 تنی به همراه دارد. هیچ چیز کوچکتر قبل از اینکه فروکش کند، به‌اندازه بزرگتر آن را تشکیل نمی‌دهد.
دو راهی که خریداران آن را اشتباه می گیرند
کم خرید.برخی از خریداران قیمت برچسب را دنبال می کنند و ماشینی را انتخاب می کنند که نمی تواند قطعه را کاملاً بسازد. بستن خیلی کم فلاش می آورد. یک انباشته بسیار کوچک دیوارهای نازکی را به همراه می آورد. دستگاه ارزان قیمت به گران ترین اشتباه روی زمین تبدیل می شود.
خرید بیش از حد.دیگران تصور می کنند بزرگتر به معنای ایمن تر است و بسیار بالاتر از کار خرید می کنند. ماشین بزرگ به آرامی روی قطعات کوچک کار می کند، انرژی اضافی می سوزاند و سرمایه را قفل می کند. بزرگتر بیمه نیست - بزرگتر اتلاف در برنامه است.
هر دو اشتباه یک راه حل مشترک دارند. محفظه و خروجی را صادقانه تعریف کنید، سه مشخصات را با آنها بررسی کنید و در برابر گرد کردن "فقط در مورد" مقاومت کنید.
سوالات متداول
چگونه می توانم بدانم که به چه اندازه دستگاه قالب گیری ضربه ای نیاز دارم؟
با ظرف خود شروع کنید، نه از دستگاه. حجم قطعه اندازه دستگاه را تعیین می کند. مواد و ضخامت دیواره نیازهای ذوب را تعیین می کند. خروجی هدف شما در هر ساعت یک یا دو ایستگاه را تعیین می کند. ابتدا ظرف و خروجی را ثابت کنید و اندازه دستگاه به شرح زیر است.
چه نیروی گیره ای برای دستگاه قالب گیری ضربه ای نیاز دارم؟
نیروی گیره باید از بار فشار ضربه در ناحیه پیش بینی شده تجاوز کند. کوتاه می شود و قالب تحت فشار باز می شود و فلاش روی خط جدایی باقی می ماند. قطعات بزرگتر به نیروی بیشتری نیاز دارند: یک بطری 2 لیتری به حدود 40 کیلو نیوتن، یک درام 30 لیتری حدود 215 کیلو نیوتن و یک IBC 1000 لیتری حدود 1000 کیلو نیوتن نیاز دارد. نیرو را با قسمتی که می سازید تطبیق دهید.
آیا باید یک دستگاه تک ایستگاهی یا دو ایستگاهی بخرم؟
یک ایستگاه دوگانه دو ایستگاه قالب را روی یک اکسترودر قرار می دهد. یک طرف باد می کند در حالی که طرف دیگر بیرون می زند، بنابراین خروجی از همان سر قالب تقریبا دو برابر می شود. هنگامی که حجم بالایی از کانتینرهای کوچکتر را اجرا می کنید، دو ایستگاه را انتخاب کنید. یک ایستگاه را برای حجم کم یا قطعات بزرگ انتخاب کنید - ایستگاه دومی که نمی توانید مشغول نگه دارید پول را هدر می دهد.
اگر دستگاه قالب گیری دمشی خیلی بزرگ بخرم چه اتفاقی می افتد؟
یک ماشین بزرگ روی قطعات کوچک کندتر کار می کند، انرژی بیشتری نسبت به نیاز کار می سوزاند و سرمایه را قفل می کند. بزرگتر به معنای امن تر نیست. دستگاه مناسب با اندازه و خروجی ظرف شما مطابقت دارد. خرید بیش از حد به اندازه خرید کم هزینه دارد - آهسته تر ضرر می کند.
خروجی قالب گیری دمشی (قطعه در ساعت) چگونه تعیین می شود؟
ارقام خروجی کاتالوگ چرخه خشک را نشان می دهد - ماشین با سرعت کامل خالی کار می کند. خروجی واقعی کمتر است، زیرا هر قسمت باید قبل از خارج شدن خنک شود و قطعات بزرگتر یا ضخیم تر کندتر خنک می شوند. از اعداد چرخه خشک برای مقایسه ماشین ها استفاده کنید. ظرفیت خود را بر اساس نرخ های واقعی برنامه ریزی کنید.
ظرف خود را به ما بگویید - ما دستگاه را مشخص می کنیم
حجم، مواد، ضخامت دیوار و خروجی هدف را در ساعت ارسال کنید. مهندسان ما مدل دقیق، نیروی گیره و تنظیم پیچ را برای قسمت شما نام می‌برند - و به شما می‌گویند که آیا یک ایستگاه کار را انجام می‌دهد یا خیر. ساخت ماشین‌های قالب‌گیری دمشی از سال 2002، 15 مهندس در تیم.
دریافت توصیه ماشین →انتخاب ماشین از یک دستور پیروی می کند: ظرف، خروجی، سپس گیره، آکومولاتور و پیچ. روی قسمتی که می سازید لنگر بزنید. مشخصات را با آن مطابقت دهید. کامل را مرور کنیدمحدوده ماشین- یا مستقیماً به سمت آن بپریدمستمریاانباشت کنندهدسته بندی ها وقتی محله خود را بشناسید.
